Cadena de pivote de molino azucarero clase 400
| Categoría | Cadena de ingenios azucareros |
|---|---|
| English details | 400 Class Sugar Mill Pintle Chain |
| Marca | CamelConvey Conveyor Chain Manufacturer |
| Modelo | Clase 400 |
| Material | 40Cr |
| Tratamiento térmico | A través del endurecimiento |
| Tratamiento de superficies | Natural |
| Muestra | Disponible |
| forma de pago | L/C, D/A, D/P, Western Union, MoneyGram, T/T, Paypal |
| Tiempo de Actualización | 2025/9/12 |
Información Detallada
Descripción de la cadena de pivote del molino de azúcar clase 400:
La cadena de pivote para ingenios azucareros clase 400 es ligera y económica, diseñada para cargas promedio a velocidades bajas o intermedias. Su fundición de precisión garantiza equilibrio, resistencia y una larga vida útil, y está disponible con construcción remachada o con chaveta. La cabeza de cada pasador tiene una muesca para evitar la rotación, y su construcción con cojinetes cerrados la hace ideal para transportar materiales medianamente granulados y abrasivos.
Fabricada con una resistencia a la tracción de 7800 a 28 600 libras, la cadena de pivote para molinos azucareros clase 400 presenta superficies de apoyo lisas para reducir el desgaste inicial y la elongación del paso. Está disponible en un rango de paso de 1,375 a 3,075 pulgadas y es compatible con una amplia gama de ruedas dentadas de hierro fundido o acero.
Diversos accesorios, incluyendo los estilos A y G, están disponibles con eslabones derechos e izquierdos. Como cadena de transmisión, la cadena de pivote clase 400 está diseñada para moverse en la dirección de los extremos del barril, y como cadena de elevación o transporte, debe moverse hacia los extremos abiertos de los eslabones.
Como fabricante líder de cadenas transportadoras, garantizamos que todas las cadenas para ingenios azucareros cumplan con los estándares de la industria y sean intercambiables con cadenas de otros fabricantes. También disponemos de piezas para transportadores, como ruedas dentadas y accesorios, para diversas aplicaciones.
Acerca de la cadena de pivote 488 y la cadena 4103:
Las cadenas de pivote 488 y 4103 son ligeras, económicas y duraderas, diseñadas para manipular cargas promedio a velocidades bajas o intermedias. Fabricadas con componentes de precisión de alta calidad y pasadores de acero al carbono con tratamiento térmico, mejoran el rendimiento, la resistencia y la longevidad de la cadena. Disponibles con construcción remachada o con chaveta, las cadenas de pivote 488 y 4103 se utilizan comúnmente en la manipulación de materiales, sistemas de ascensores y algunas aplicaciones ambientales y de aguas residuales. También ofrecemos una gama completa de cadenas transportadoras con accesorios y ruedas dentadas.

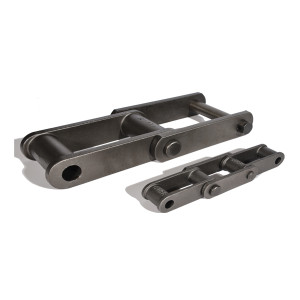

Imágenes de la cadena de pivotes del molino azucarero clase 400:
Diagrama esquemático de la cadena de pivotes del molino azucarero clase 400:
Dimensiones de la cadena de pivote del molino de azúcar de clase 400:
Cadena NO. | Paso | Dimensiones | |||
PAG | A | B | D1 | D2 | |
442 | 1.375" | 0,75" | 0,63" | 0,31” | 0,56" |
34,92 mm | 19,05 mm | 16 mm | 7,9 mm | 14,2 mm | |
452 | 1.506" | 0,84" | 0,63" | 0,38" | 0,69" |
38,25 mm | 21,34 mm | 16 mm | 9,65 mm | 17,5 mm | |
455 | 1,63" | 0,84" | 0,69" | 0,38" | 0,63" |
41,4 mm | 21,34 mm | 17,5 mm | 9,65 mm | 16 mm | |
462 | 1.634" | 0,94" | 0,81" | 0,44" | 0,72" |
41,5 mm | 23,9 mm | 20,6 mm | 11,2 mm | 18,3 mm | |
477 | 2.308" | 1" | 0,69" | 0,44" | 0,81" |
58,62 mm | 25,4 mm | 17,5 mm | 11,2 mm | 20,6 mm | |
488 | 2.609" | 1" | 0,75" | 0,44" | 0,88" |
66,27 mm | 25,4 mm | 19,05 mm | 11,2 mm | 22,35 mm | |
4103 | 3.075" | 1,50" | 1" | 0,75" | 1,25" |
78,1 mm | 38,1 mm | 25,4 mm | 19,05 mm | 31,75 mm | |
También están disponibles las dimensiones del cliente.
Cadena de pivote para molino azucarero clase 400 con accesorios K1/K2. Diagrama esquemático.
Cadena de pivote para molino azucarero clase 400 con accesorios K1/K2 - Dimensiones:
Cadena NO. | Paso | Dimensiones | ||||
PAG | h | Yo | d | F | O | |
488 | 2.609" | 0,68" | 1,26" | 0,33" | 3,64" | 4,57" |
66,27 mm | 17,3 mm | 32 mm | 8,5 mm | 92,5 mm | 116 mm | |
4103 | 3.075" | 0,89" | 1,50" | 0,51" | 4,13" | 5,08" |
78,1 mm | 22,5 mm | 38 mm | 13 mm | 105 mm | 129 mm | |
También están disponibles las dimensiones del cliente.
Diagrama esquemático de accesorios de la cadena de pivote del molino azucarero clase 400 F29
Cadena de pivote para molino azucarero clase 400 F29 - Dimensiones de los accesorios:
Cadena NO. | Paso | Dimensiones | ||||||
PAG | h | GRAMO | d | F | O | Yo | T | |
4103F29 | 3,07" | 2,64" | 2" | 0,5" | 2,23" | 3,28" | 2,64" | 0,43" |
78,1 mm | 67 mm | 50,8 mm | 12,7 mm | 56,6 mm | 83,3 mm | 67 mm | 11 mm | |
También están disponibles las dimensiones del cliente.
